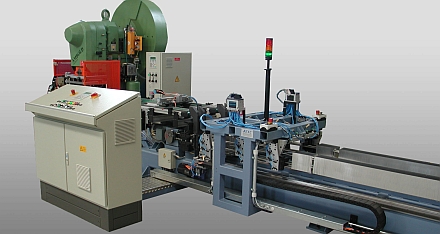

Instalación de fabricación de radiadores para instalación bajo suelo

Esta instalación sirve para fabricar convectores de calefacción con chapas radiantes de aluminio sencillas o dobles. En la primera etapa de mecanizado se elaboran las láminas. Para ello, el material se suministra directamente desde la bobina de la prensa. En el siguiente paso, las láminas individuales se deslizan automáticamente sobre un tubo de codo en U. Se agrupan varias láminas formando un paquete y luego se sitúan en su posición exacta mediante un eje CN. Siempre se fabrican dos convectores al mismo tiempo.

Tras la colocación de las láminas, el tubo en U se ensancha en una máquina situada a continuación para que se logre una óptima conductividad térmica entre las láminas y el tubo de acero fino.
