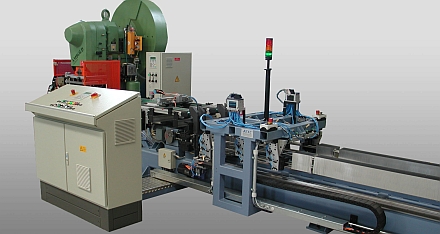

Fertigungsanlage für Unterflurradiatoren

Diese Anlage dient zur Herstellung von Heizkonvektoren mit Einfach oder Doppel-Strahlblechen aus Aluminium. Im ersten Bearbeitungsgang werden die Lamellen hergestellt. Dabei wird das Material direkt vom Coil der Presse zugeführt. Im nächsten Schritt erfolgt das automatische Aufschieben der einzelnen Lamellen auf ein U-Bogen Rohr. Mehrere Lamellen werden zu einem Paket zusammengefasst bevor sie mittels einer NC-Achse exakt positioniert werden. Dabei werden immer gleichzeitig zwei Heizkonvektoren hergestellt.

Nach dem Aufschieben wird das U-Rohr an einer nachfolgenden Maschine aufgeweitet, um eine optimale Wärmeleitfähigkeit zwischen den Lamellen und dem Edelstahlrohr zu erreichen.
