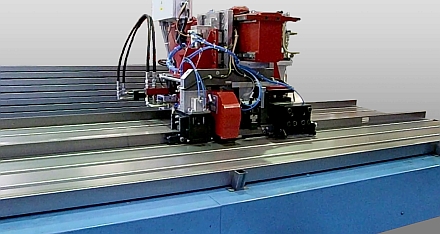

Ausklink- und Stanzeinheit für Deckenstrahlplatten
Die Ausklink- und Stanzeinheit für Deckenstrahlpatten verbindet einzelne Platten mittels zwei übereinanderliegenden Clinchpunkten miteinander und gleichzeitig erfolgt das Ausstanzen einer rechteckigen Ausstanzöffnung zum späteren Einführen eines Querrohres. Dabei werden die einzelnen Platten automatisch während der Bearbeitung ausgerichtet und gespannt. Die komfortable Eingabe der frei programmierbaren Punkte und der notwendigen Parameter erfolgt an einem 15“ Infrarot Touchpanel. Durch die robuste Konstruktion der Anlage sind die notwendigen Stanzkräfte von bis zu 150 kN problemlos möglich.
- Automatisches Spannen und Ausrichten der einzelnen Platten vor der Bearbeitung.
- Frei programmierbare Punkte für Clinch- und Stanzposition.
- Teilelänge bis zu 7500mm möglich.
- Maximale Verfahrgeschwindigkeit der horizontalen NC-Achse von 120m/min.
- Hydraulische Presskraft beim Clinchen = 50kN, beim Stanzen = 150kN.
- Komfortable Bedienung der Anlage durch 15" Infrarot Touchpanel. Besonders für raue Industrieumgebung geeignet.
- Notwendige Parameter können vom Bediener direkt am Touchpanel verändert werden.
