Оптическая проверка поверхности с помощью системы обработки изображений

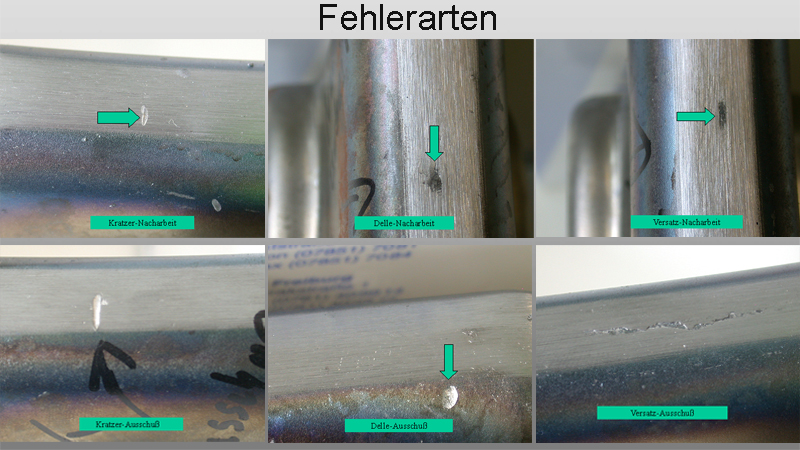

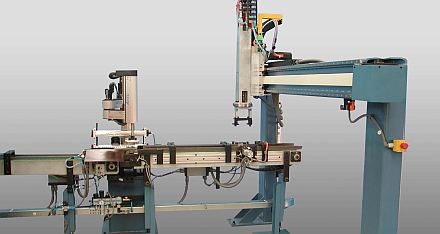

Отшлифованные шлифовальным автоматом радиаторы проверяются с помощью системы обработки изображений на наличие таких дефектов, как "царапины", "вмятины", "грубая поверхность" и "брызги". Для этого робот захватывает детали и проводит их мимо камеры, таким образом, проверка выполняется с трех сторон. Затем детали автоматически сортируются с помощью манипулятора с ЧПУ по соответствующим категориям "хорошо", "доработка" и "брак".

Хорошие детали: направляются на последующую обработку

Детали для дополнительной обработки:  направляются сотруднику

Бракованные детали: напрямую отбраковываются

Характеристики:

Тактовая частота: 3 секунд / коллектор (включая манипуляцию)

Производительность: 6 млн. деталей при 3-сменной работе

КПД: 95%
